一、材料因素驱动的容量衰减

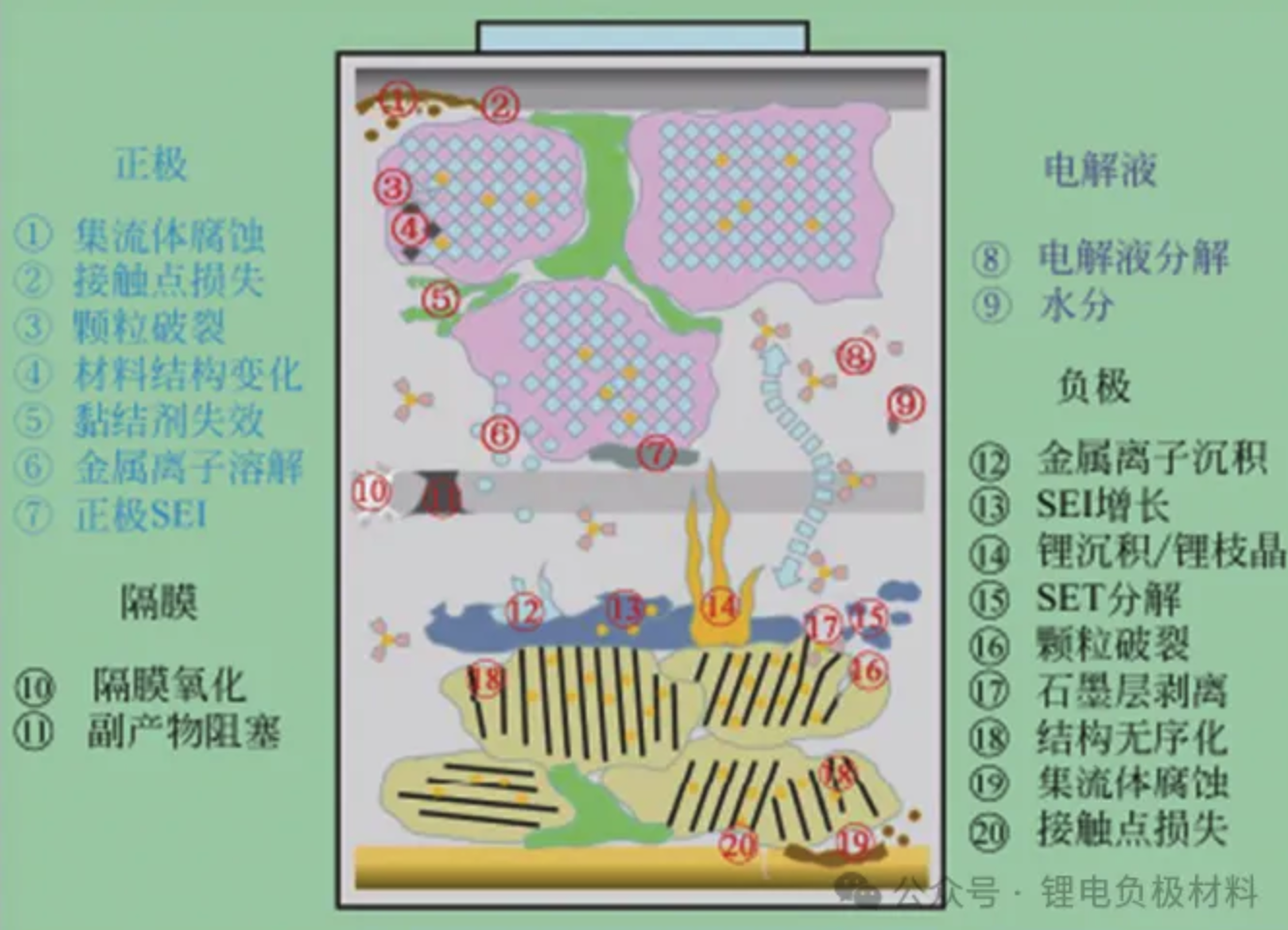

1. 正极材料的结构失效

(1) 层状氧化物（如NCM、LCO）的失效机制

• 晶格氧释放与相变：
  当充电电压超过4.3V（vs. Li⁺/Li）时，富镍三元材料（NCM811）中晶格氧的释放会导致表面形成岩盐相（NiO型结构），阻碍锂离子扩散，容量衰减率可达0.15%/循环（Jung et al., 2017）。例如，NCM523在4.6V高压循环100次后，比容量从180mAh/g降至145mAh/g（Xu et al., 2019）。

• 过渡金属溶解：
  Mn²⁺在电解液中溶解度随温度升高显著增加（55℃时溶解量是25℃的3倍），迁移至负极后催化SEI膜生长（Zhan et al., 2016）。磷酸铁锂（LFP）因不含过渡金属，Mn溶解问题较轻，但受限于低压实密度（2.3g/cm³ vs. NCM的3.4g/cm³）（Padhi et al., 1997）。

(2) 尖晶石LiMn₂O₄的Jahn-Teller畸变

• 结构塌缩：
  在3V平台（对应Mn³⁺占比>50%）时，立方晶系（空间群Fd-3m）转变为四方晶系（I4₁/amd），体积膨胀6.5%，导致颗粒开裂（Thackeray et al., 1998）。循环50次后，粒径5μm的LiMn₂O₄颗粒裂纹密度增加至初始的3倍（Amatucci et al., 2001）。

• 酸腐蚀：
  LiPF₆分解产生的HF与LiMn₂O₄反应生成MnF₂和LiF，Mn溶解量可达0.5wt%/100次循环（Amine et al., 2004）。通过表面包覆5nm Li₃PO₄可将Mn溶解减少70%（Kim et al., 2012）。

2. 负极界面与结构退化

(1) 石墨负极的SEI膜动态演化

• 组分与阻抗：
  理想SEI膜内层为致密无机层（Li₂O、LiF），外层为多孔有机层（ROCO₂Li）。高温（60℃）下有机组分分解，无机层占比从30%升至70%，导致界面阻抗增加3倍（Nie et al., 2013）。

• 锂库存损失：
  每形成1nm厚SEI膜需消耗0.1mAh/cm²的锂（Vetter et al., 2005）。石墨负极首次循环不可逆容量损失约10-20%，硅基负极可达30-50%（Obrovac et al., 2014）。

(2) 硅基负极的体积效应

• 应力破坏机制：
  硅颗粒在嵌锂时膨胀280%（Li₁₅Si₄ vs. Si），产生高达1GPa的应力，导致集流体与活性物质剥离（Chan et al., 2008）。粒径为150nm的硅颗粒循环50次后粉化率达40%，而50nm颗粒仅10%（Liu et al., 2012）。

• 预锂化技术：
  通过添加5wt% Li₅Si合金可将首效从75%提升至94%（Sun et al., 2019）。商业化硅碳负极（SiOx/C）已实现500次循环容量保持率>80%（Panasonic-Tesla 21700电池数据）。

3. 电解液与界面的副反应

(1) 锂盐分解路径

• LiPF₆的热分解：
  在60℃下，LiPF₆分解活化能为80kJ/mol，生成PF₅和LiF的速率常数为1.2×10⁻³ s⁻¹（Ravdel et al., 2003）。添加2% LiBOB可将LiPF₆分解率降低50%（Xu et al., 2002）。

• HF的链式腐蚀：
  HF浓度达100ppm时，NCM正极表面Mn溶解速率提升至0.8μg/cm²·h，容量损失加速至0.25%/循环（Jung et al., 2011）。采用含氟代碳酸乙烯酯（FEC）的电解液可将HF浓度控制在<10ppm（Li et al., 2015）。

(2) 溶剂的氧化与还原

• 高压氧化产气：
  EC溶剂在4.5V以上氧化生成CO₂和CO，产气量可达5mL/Ah（Aurbach et al., 2002）。采用三氟乙酸乙酯（ETFA）替代EC可使氧化电位提升至5.1V（Zhang et al., 2019）。

• 低温析锂阈值：
  石墨负极在-10℃下以0.2C充电即发生析锂，锂枝晶生长速率达1μm/min（Petzl et al., 2015）。脉冲充电策略（10s充/5s停）可将析锂风险降低60%（Yang et al., 2020）。

二、使用环境与工况的影响

1. 温度效应的量化分析

• Arrhenius模型拟合：
  容量衰减速率常数k与温度T满足lnk = -Eₐ/(RT) + lnA，LiMn₂O₄的活化能Eₐ为45kJ/mol（Broussely et al., 2005）。55℃下循环寿命较25℃缩短70%（Wang et al., 2011）。

• 热失控临界条件：
  NCM532电池在140℃时SEI膜分解放热（1.2kJ/g），160℃隔膜熔融引发短路（Hatchard et al., 2000）。Tesla电池组采用液冷系统将温差控制在±2℃以内（BloombergNEF, 2020）。

2. 充放电制度的优化边界

• 充电截止电压的影响：
  LCO电池在4.4V下循环500次容量保持率为68%，而4.2V时为89%（Dahn et al., 2006）。每提高0.1V电压，循环寿命缩短约30%（Zheng et al., 2016）。

• 放电深度（DOD）的折衷：
  100%DOD循环时NCA电池寿命为800次，50%DOD时可延长至2000次（BloombergNEF, 2020）。浅充浅放（20-80%SOC）策略可提升寿命2-3倍（Vetter et al., 2005）。

3. 机械应力与电池设计缺陷

• 电极孔隙率的影响：
  正极孔隙率从30%降至20%时，锂离子扩散时间常数（τ）从120s增至250s，极化损失增加40%（Doyle et al., 1993）。干法电极工艺可将孔隙率控制在25±2%，优于湿法的35±5%（Tesla专利US20210036327）。

• 焊接失效案例：
  某21700电池因极耳虚焊导致接触电阻增加50mΩ，局部温升达15℃，容量衰减速率提升至1.2%/循环（Kabasakai et al., 2018）。

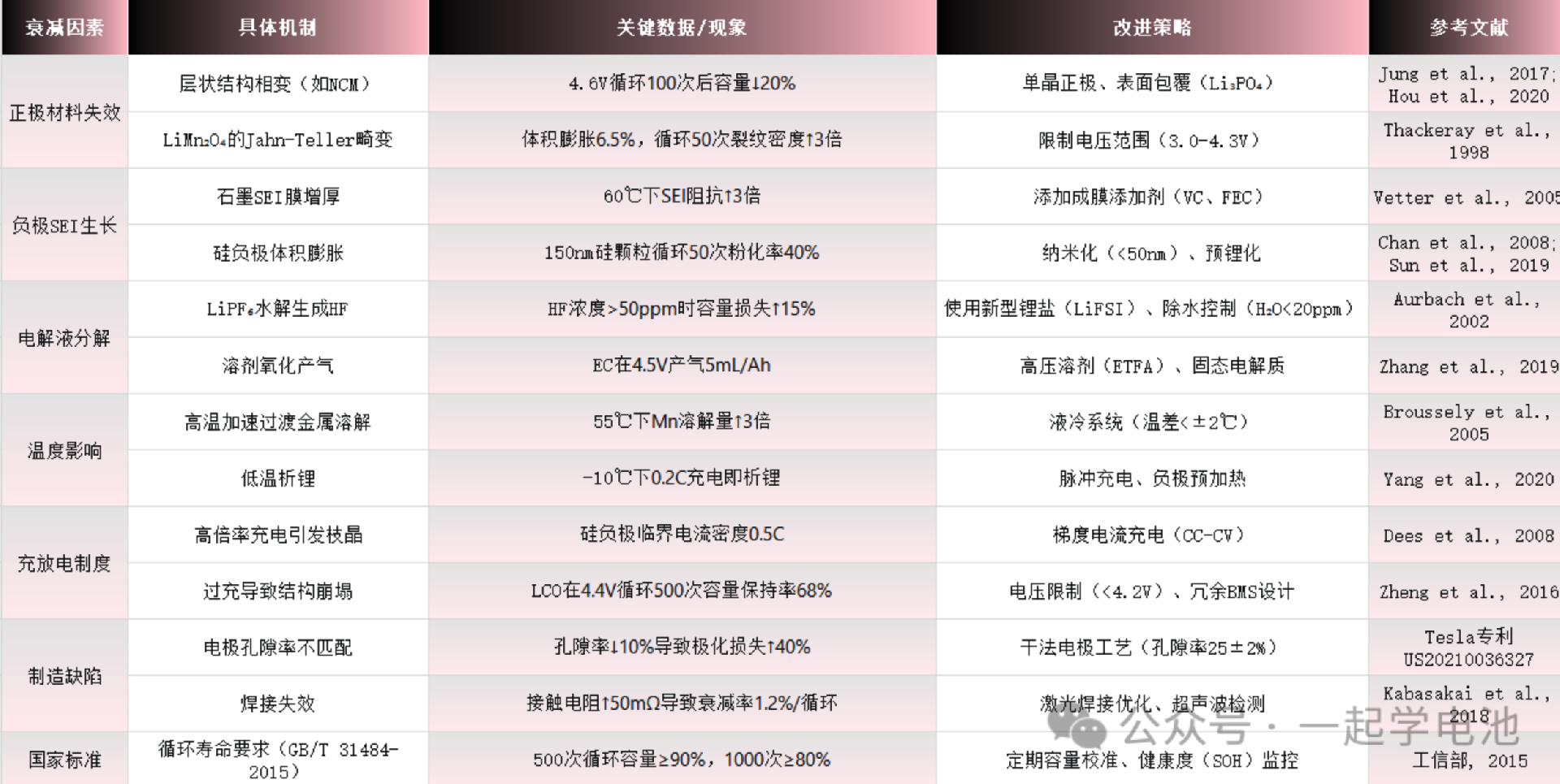

三、失效诊断与改进策略

1. 多尺度表征技术

• 原位XRD观测相变：
  LiFePO₄在充放电过程中发生两相转变（FePO₄ ↔ LiFePO₄），相界移动速度约1nm/s（Chen et al., 2006）。通过限制粒径<100nm可实现准单相反应，倍率性能提升3倍（Wang et al., 2007）。

• 原子力显微镜（AFM）测SEI力学性能：
  健康SEI膜的弹性模量为0.5-2GPa，失效后升至5-10GPa（Benítez et al., 2018）。添加1% VC可使SEI模量稳定在1.5±0.3GPa（Shkrob et al., 2014）。

2. 材料与工艺创新

• 单晶正极技术：
  单晶NCM811（粒径3-5μm）比多晶材料裂纹减少90%，1C循环1000次容量保持率从68%提升至85%（Hou et al., 2020）。

• 干电极工艺突破：
  Maxwell干法电极压实密度达4.2g/cm³（传统湿法3.4g/cm³），体积能量密度提升20%（Tesla Battery Day Report, 2020）。
