真空搅拌机

一、设备概述
搅拌机工作过程中,两支平行的搅拌桨按设定的固定旋转比例运转,沿搅拌桶公转的同时亦快速自转,同时搅拌桶内有随公转同步运转的回旋刮刀不停旋转,使物料由搅拌桶内壁移动到搅拌桨附近。搅拌器的运转方向与公转可同向亦可逆向,达到不同剪切目的。另一支单独动力装置的高速分散齿盘亦随公转一起沿搅拌桶内运转,进行高效分散、乳化,搅拌桨与高速分散齿盘均为变频调速,可根据生产工艺自定转速。此类运动方式可使物料在较短时间内达到完全均匀的混合效果。


二、操作流程
设备上电→搅拌桶点动下降→搅拌桶加入粘连剂→加入正极/负极粉料→搅拌桶上升到闭合上盖→抽真空保压→搅拌开始混合材料。
三、技术参数

序号

名称

参数

1

设计容积

7L

2

工作容积

3-5L

3

升降形式

下桶升降(电机减速机)

4

最大装载率

75%

5



75分贝

6

产品适用粘度

01000000CPS

7

系统极限真空度

0.098 MPA

8

分散线速度

21m/s

四、设备主要部件结构

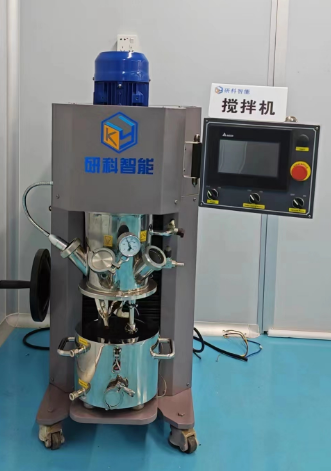

1.主机由底座、立柱、横梁、电控柜、箱式传动装置、自动升降装置、行星搅拌动力头、搅拌上盖、搅拌桶、真空管道等部件组成,主机架材料为Q235,与物料接触部分材料为SUS304。罐体采用双层夹套(罐身/罐底)结构,配有1个手柄,罐体内胆经过精车加工,内外表面经自动抛光机抛光,光洁度达哑光效果,方便加料及清洗,罐底配有四组移动脚轮;


2.搅拌上盖与罐体采用硅橡胶密封圈,轴位动密封采用机械密封(硬质合金),油封采用氟橡胶骨架油封,其它静位密封采用硅橡胶密封圈;
3.桶体结构数据:

序号

名称

规格型号

单位

数量

备注

1

加料口

DN65

1

SUS304

2

视灯观察口

DN65

1

SUS304

3

螺旋导流层夹套式搅拌桶

内胆φ320*250mm

1

SUS304

4

真空管道组合体

真空表、缓冲罐、放空阀门

1

SUS304

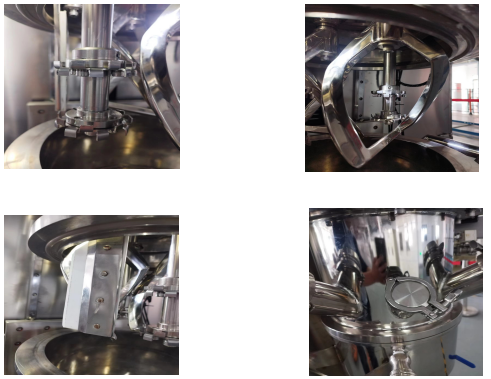

4.搅拌结构
行星搅拌装置为全密封式齿轮箱,传动轴承品牌为NSK(或同等效级别),搅拌桨为双叶螺旋式90度结构,分散盘结构为太阳齿盘式,材料均为SUS304,刮壁桨材料为SUS304+PTFE组合。电动机品牌为江晨电机,减速器品牌为东方传动,变频器品牌为丹佛斯海利普。
搅拌动力数据:

序号

项目

数据

单位

数量

备注

1

搅拌电机

1.5KW

1

江晨电机

2

搅拌变频器

1.5KW

1

丹佛斯海利普

3

分散电机

1.5KW

1

江晨

4

分散变频器

1.5KW

1

丹佛斯海利普

5

刮壁桨转速(公转)

0-60rpm

1

SUS304

6

搅拌桨转速(自转1)

0-90 rpm

2

SUS304

7

分散盘转速(自转2)

0-7000 rpm

1

SUS304

8

分散盘规格

φ60mm

1

SUS304

5.搅拌精度
搅拌桨布局为过桶中心设计(搅拌时无死角),分散盘布局为双轴双层设计,刮壁桨为前后导流翼板结构(具有自动收起放开动作),温控装置为底部多点测温,精确测出物料实际温度:

序号

项目

数据

单位

数量

1

桨与桨

2-5mm

2

2

桨与桶壁

2-4 mm

2

3

桨与桶底 (真空状态时)

2  mm

2

4

刮壁桨与桶壁  (收起时)

5  mm

1

5

刮壁桨与桶壁  (放开时)

0 mm

1

6

分散盘与桨

2±1 mm

4

7

温度显示范围

室温-200

1

8

温度精度

1

1

9

温度误差

±1

1

6.电控操作
电箱为全密封式,操作按钮布局:电源指示、上升、下降、升降开关、视灯开关、保护开关、急停开关;部分关键参数:搅拌开关、搅拌调速、搅拌转速、搅拌时间、分散开关、分散调速、分散转速、温度控制,触摸屏操作各项参数。
7.安全保护:
1)搅拌桶不到位,搅拌头不能下降。
2)上下桶体闭合到位后搅拌头才能开始工作。
3)搅拌工作中上下桶体不能开启。
4)未排真空时罐体不能开启。
5)升降过程中有保护开关,可选择缓慢“退料”功能。
6)电机电流过载时,自停保护。
7)温度超过设定值,自停保护。
8)搅拌主机、电控箱须接地。
五、主要零配件品牌

序号

名称

品牌

产地

1

PLC

三菱/松下/信捷同等品牌

日本/国产

2

触摸屏

昆仑通态/威伦/信捷同等品牌

合资/国产

3

SMC/亚德客/天工同等品牌

合资/国产

4

气缸

SMC/亚德客/天工同等品牌

合资/国产

5

接触器,继电器

欧姆龙/施耐德/正泰同等品牌

日本/国产

6

温控器

欧姆龙/亚泰/贝尔美同等品牌

日本/国产

7

轴承

NSK/FAG/CSCD同等品牌

日本/国产

8

电机

江晨电机/国贸/北机同等品牌

国产

9

减速机

东方传动/国贸同等品牌

国产

10

变频器

英威腾/丹佛斯/海利普同等品牌

合资/国产

六、随机配件清单

序号

名称

型号

单位

数量

1

视镜玻璃

DN50

2件

2

快装水冷接头

4分

/

2套

3

桶口密封圈

5L

/

2个

七、安装环境要求
1.电源:AC380V/50Hz,功率约4KW。
2.电源线:3x10mm^2+2x6 mm^2,长度:连接电闸与主机之间;
3.工业循环冷水源:水温5~8℃,水管接头规格G1/2寸,长度:连接冷水源与主机;
4.工业真空源:抽气率不小于20L/S,真空管规格G1/2寸,长度:连接真空源与主机;
5.工业用耐磨液压油:牌号46#,容积:50公升。
6.设备规格:
1)设备重量:约450kg。
2)外形尺寸:约L(1.3m)x W(0.9m)x H(1.7m)。
3)外观颜色:浅灰色。
7.环境要求:
1)环境温度:25±5℃。
2)相对湿度:30%~75%RCH,应保证现场空气干燥畅通、无酸碱腐蚀。
3)地线:保护接地。
