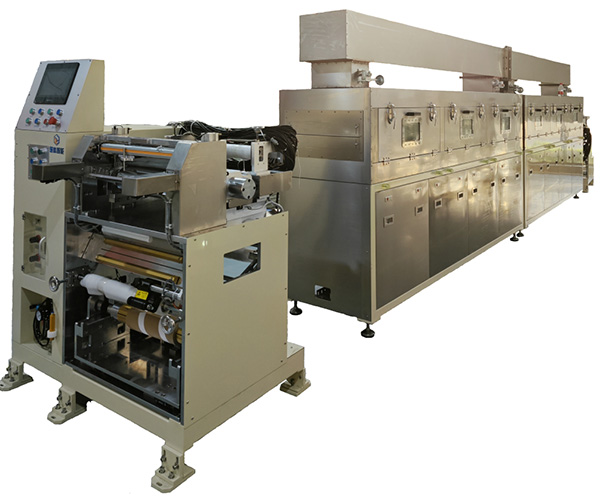

实验转移式涂布机

一、设备概述
本设备用于锂离子电池正负极极片的精密涂布,其主要由放卷部分,机头部分,烘箱部分,牵引部分,收卷部分及电控部分等组成;把搅拌好的浆料均匀涂膜在基材上,保证尺寸、重量等在工艺范围内,经干燥处理后收卷,为后工序做好前期准备。


二、操作流程
基材放卷→张力稳定→转移涂覆→干燥烘烤→张力稳定→牵引、纠偏→收卷
三、技术参数
1.基材参数

序号

1

基材

铝箔

铜箔

2

宽度(mm)

100~400

100~400

3

厚度(µm)

6~25

5~25

备注:验收时,采用的铝箔或铜箔,不应有松弛、厚薄和重量不均、表面油污等其他影响走带及涂布性能的现象。

2.浆料参数

序号

备注

1

材料

磷酸铁锂,三元,锰酸锂等

石墨


2

溶剂

NMP

DI-Water


3

固含量(wt%)

40~85

35~65


4

浆料比重(g/cm3)

1.5~3.0

1.0~2.0


5

粘度(mPa.s)

5000-15000

3000-8000


备注:

1)同一批次浆料固含量:波动≤±0.5%

2)同一批次浆料粘度:波动≤±500mPa.s,25±2℃;

3.涂布参数

序号

1

涂布方式

连续、间隙涂布

连续、间隙涂布

2

涂布宽度(mm)

Max:400

Max400

3

单面涂层干厚度(µm)

60~250

60~250

4

单面涂层重量(g/㎡)

100~250

80~200

5

涂布速度(m/min)

0.5~2

0.5~2

说明: 涂布速度与产品特性(材料体系、涂布厚度、固含量、温度)相关,表中给出的最大涂布速度不能满足特殊的涂布工艺要求;

4.规格参数

序号





1

辊面宽度

450mm

2

机械速度(空载)

Max:4m/min

3

放卷规格

卷径:Max.φ200mm;

承重:Max.100kg;

卷筒规格:内径3英寸约76.2mm,长度≤500mm;

卷筒材质:金属、 ABS塑料、纸筒。

4

收卷规格

卷径:Max.φ200mm;

承重:Max.100kg;

卷筒规格:内径3英寸约76.2mm,长度≤500mm;

卷筒材质:金属、 ABS塑料、纸筒。

5

烘箱加热方式

电加热

6

烘箱结构

5×2m/节=10m,单节重量180KG(满足≤300kg/㎡)

7

烘箱温度

Max:140℃

8

外形尺寸

设备L(13m)× W(1.6m)×H(2.1m)(宽度包括电柜,不含操作空间);

5.硬件精度

序号

项目

技术参数

1

涂辊(钢辊)

圆跳动2 um

2

纠偏偏差

±0.75mm

3

调刀控制重复精度

1um

4

位移传感器精度

0.5um

6.涂布速度:以1.5米/分钟验收为标准。

1)涂布精度

标记

标准

(速度V≤1.5米/min)

A(拖尾)

≤±0.5mm

(与浆料黏度及黏结剂特性有关)

B(头部异常区域)

8mm

C(尾部异常区域)

8mm

D(边缘效应区域)

≤5mm

E(长度误差)

≤±0.5mm(1000mm长度以下)

F(宽度误差)

±0.5mm

M( 宽度误差)

±0.5mm

G1(头部厚度误差)

-5~+5um

G2(尾部厚度误差)

-5~+5um

H(留白误差)

±0.5mm

I(正反对位误差)

±0.5mm

J 单面厚度面密度

(去除B、C、D区域)

±1.5%(包括取样的材重量)

L1(涂膜长度)

10~2000mm

L2(间歇长度)

4~2000mm

L1 /L2(涂布+间断长度)

L1 +L2 ≥50mm

2)重量平均值测量方法:取样刀模模具
A.计算方法:取样所有片数重量相加/片数=取样的平均值;平均值*101.5%=取样上限值;
平均值*98.5%=取样下限值;
B.测量区域:边缘、结尾8mm之外,开头8mm之外
C.测量尺寸Φ40mm(12.56cm2)或据需方工艺要求
误差重量正负百分比:±1.5%(单面包含箔材重量)

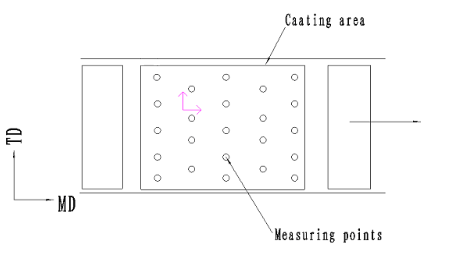

D:抽样频次:按照正极极片涂布(单片重量约300mg,涂布量为30 mg/cm2),如下示意图,取5行圆片样片,进行称重,计算涂布量。

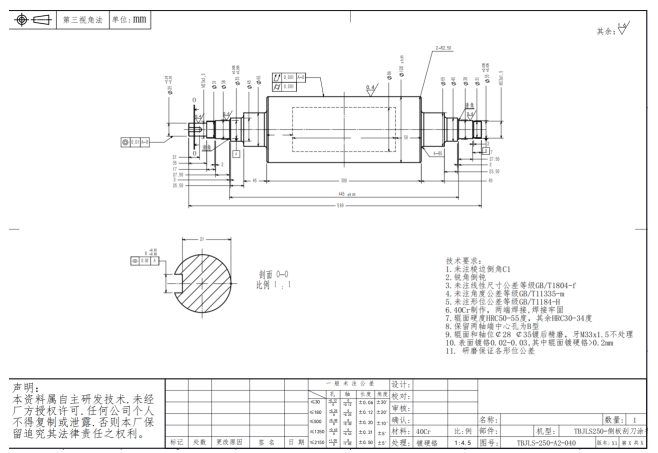

3)涂布辊,刮刀,背辊检验图:


四、设备主要部件结构


序号

单元名称



1

放卷单元

1套

单工位,手动换卷;

2

涂布单元

1套


3

烘箱单元

1套

单层,5×2m/节=10m,电加热;

4

牵引单元

1套


5

收卷单元

1套

单工位,手动换卷;

6

电控系统

1套
