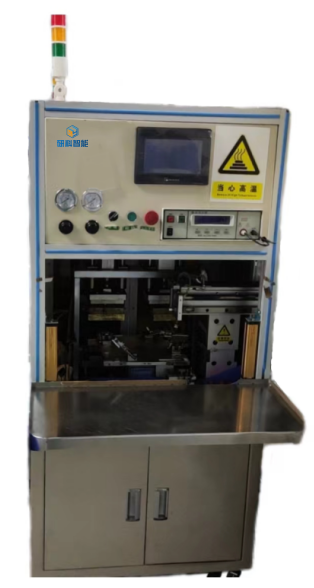

手动顶侧封机

一、设备概述

本设备适用于软包锂电池顶边、侧边、气袋边角位封装、短路测试、机械手下料喷码。


二、操作流程
人工将电池放入六工位转盘上料工位→打开自动运行→转盘在光幕没有感应的状态下自动转动至顶封封装工位→转盘转动至侧封封装工位→转盘转动至短路测试工位→转盘转动至压角工位→转盘转动至下料工位→机械手自动下料至水线→流水线移动电池喷码。


三、技术参数


1.适用电池尺寸

代号

名称

长度

A

壳体长度

100-150含气袋

B

壳体宽度

≤150

C

外壳宽

≤80

E

极耳中心距

依工艺而定

F

极耳宽

3-8mm

J

顶封印宽

2.5-8mm

L

侧封印宽

4-8mm



2.主要参数

序号

项目

技术参数

1

适合体系

用于软包装锂电池入壳后顶侧封及测短路压角喷码工序

2

顶封模长度

180mm

3

顶封封印宽度

2.5-6mm(需用户提前确定)

4

侧封模长度

180mm

5

侧封模封印宽度

4-8mm(需用户提前确定)

6

热模温度

室温-260°可调,可设置补偿,控制精度±3°

7

封装时间

0~19S可调

8

上下封头平行度

封印要求:封印厚度240-280μm (封印区任意两点间厚度偏差<正负6μm)

上下封头错位<0.5mm

9

角封尺寸


10

产能

400PCS/H

11

合格率

产品合格率99.8%



四、设备主要部件结构

序号

项目

技术参数

1

转盘控制系统

PID控制电机转速控制,光纤感应精确定位

2

转盘纠偏方式

全自动控制,可手动复位

3

上料方式

手动摆放

4

取料方式

自动弹夹机械手取出

5

传动方式

六工位循环操作

6

工作位

上料、顶封、侧封、测短路、压角、下料

7

驱动方式

PLC控制减速电机

1.机构功用:

1.顶侧封机构具有封头座、铜质发热块、铜质封头、封装气缸、导柱、轴承、发热管、独立温控(上、下封头各一套)及固定安装和调节配件,用于封装电池带极耳边
2.平压电池测短路机构具有短路测试仪、测试探针、上下活动气缸、导柱轴承及固定安装配件,用于测试电芯正负极是否短路
3.压角机构具有封头座、铜质发热块、铜质封头、封装气缸、滑轨滑块、发热管、独立温控(上、下封头各两套),及固定安装和调节配件,用于封装电芯底部的角位


2.详细动作介绍:
1)人工手动将电芯放入铝塑封装膜内,将极耳摆直并对好顶封上下两边,将侧封边沿底部对折线手动压平,放入转盘夹具内应用固定压紧电芯夹具固定电芯。
2)可在触摸屏内(自动/手动)选择自动,然后点双手启动按钮,通过电机带动分割器带动电池旋转至顶封工位,光电开关断电后电机停止转动。
3)顶封下气缸带动下封头先升上来与电池顶封边下封装边对平,然后上气缸带动上封头进行顶封封装。
4)工作台侧边两对射光幕之间没有障碍物时,通过电机带动分割器带动电池旋转至侧封工位,光电开关断电后电机停止转动;否则转盘不动作。
5)侧封下气缸带动下封头先升上来与电池侧封边下封装边对平,然后上气缸带动上封头进行侧封封装。
6)工作台侧边两对射光幕之间没有障碍物时,通过电机带动分割器带动电池旋转至平压电池短路工位,光电开关断电后电机停止转动;否则转盘不动作。
7)平压电芯下气缸上升至放置电池夹具下平面,上气缸下降压紧电芯;测短路下气缸带动导电块上升至极耳下平面,上气缸带动大电流探针下降与极耳接触,通过内阻测试仪测试电池是否合格。
8)工作台侧边两对射光幕之间没有障碍物时,通过电机带动分割器带动电池旋转至角封工位,光电开关断电后电机停止转动;否则转盘不动作。
9)两组角封下气缸带动下角封封头上升至侧封装边下平面,两组上角封气缸带动上角封封头下降与铝塑膜接触进行角位封装。注:(短路电池不角封)
10)工作台侧边两对射光幕之间没有障碍物时,通过电机带动分割器带动电池旋转至切侧封边及打开夹具压块工位,光电开关断电后电机停止转动;否则转盘不动作。


五、主要零配件品牌

序号

名称

品牌

1

PLC

松下/信捷或同等品牌

2

触摸屏

台达/信捷或同等品牌

3

导轨、滚珠螺杆

上银或同等品牌

4

气缸

亚德客或同等品牌

5

电磁阀

亚德客或同等品牌

6

温度模块

亚泰或同等品牌

7

绝缘电阻测试仪

扬子或同等品牌

8

凸轮分割器

顺超或同等品牌

六、随机配件清单

序号

名称

规格

数量

1

发热管

Ф600W/220V

2条

2

发热管

Ф/300W/220V线长

2条

3

同步带

263L*20

2条

4

光电开关

PM-L44

2件

5

光电开关

PM-K44

2件

6

接近开关

LJ13-4-AX

3件

7

探针

大电流针420X20

4件

8

吸盘


4套

9

固态继电器

40DA

2个

10

保险

RT18-32

4个

11

中继

MY2NJ /24V

3个


七、随机工具清单

序号

名 称

数量/台

1

内六角扳手

1套


八、安装环境要求
1.电源:AC220V/50Hz,功率约4.5KW。
2.压缩空气气压:≥0.6MPa
3.设备地基承重≥500㎏/m2。


4.设备规格:
1)设备重量:约800kg。
2)外形尺寸:约L(1.6m)x W(1.3m)x H(1.8m)。
3)外观颜色:浅灰色。
5.环境要求:
1)环境温度:25±5℃。
2)相对湿度:30%~75%RCH,应保证现场空气干燥畅通、无酸碱腐蚀。
3)地线:保护接地。
