手动叠片机

一、设备功能

是人工抓取极片,通过无杆往复运动带动隔膜,通过定位治具完成叠片工序。

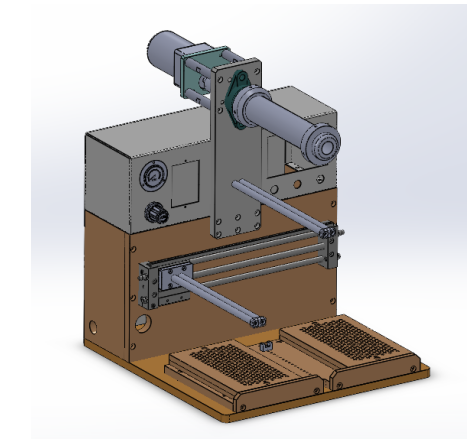

二、设备结构


整机尺寸约(mm):450×475×560(长×宽×高)

三、设备所需材料规格

3.1材料规格

序号

材料(mm)

长度(mm)

宽度(mm)

极耳长度(mm)

极耳宽度(mm)

1

正极片

80~200

30~80

≤30

≤50

2

负极片

80~200

30~80

≤30

≤50







序号

材料(mm)

宽度(mm)

内径(mm)

外径(mm)

-

1

隔膜

50~200

φ76.2

≤φ300

-







序号

材料(mm)

宽度(mm)

高度(mm)

极耳长度(mm)

极耳宽度(mm)

1

电芯

-

-

≤30

≤50


3.2 材料要求

  3.2.1 极片涂布须均匀,厚度误差小于0.005mm, 高宽尺寸误差小于0.3mm,波浪边小于1mm(以不影响极片定位为准);

  3.2.2 极片及极耳边沿处毛刺小于隔膜厚度的1/2;

  3.2.3 隔膜须收卷均匀,宽度误差小于0.1mm,塔形误差小于0.5mm;

  3.2.4 终止胶带须收卷均匀,不可有明显塔型、褶皱、翘曲等现象;

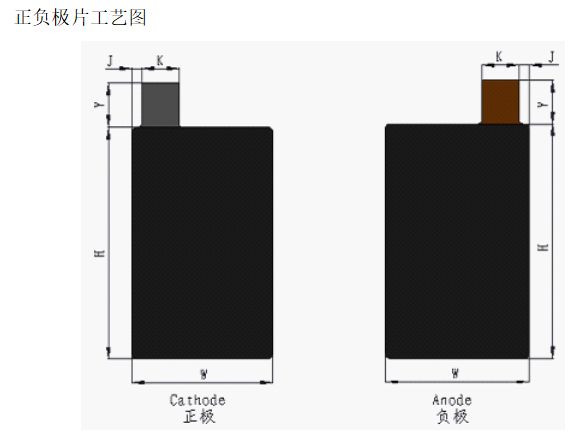

  3.2.5 验收工艺极片尺寸图:


四、设备主要元器件

序号

名称

品牌

1

调速电机

台力

2

人机界面

优控

3

气动元件

AIRTAC

4

轴承

NSK

五、设备技术参数

序号

项目

技术参数

1

叠片效率(秒/个)

(2.0~3.0)×层数+(10~15)

2

极片与隔膜间对位精度

中心偏差±0.2mm

3

隔膜端面对位精度

±0.2mm

4

相邻极片对齐精度

±0.2mm

5

极片整体对齐精度

±0.3mm

6

叠片层数

在高度适应范围内可设定

7

外观

平整无折皱

8

稼动率(只由设备造成的故障)

98% 以上

9

合格率(来料不良除外)

98% 以上
