一、设备概述
用于铝箔与铝极耳、铜箔与铜镀镍或镍极耳之间的焊接。

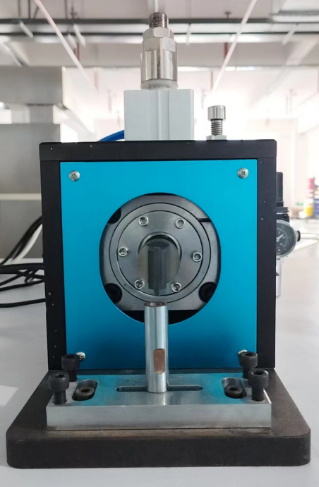

设备外形图（仅供参考）
二、操作流程
按产品工艺设置好设备参数→人工定位好电芯极耳和盖帽→启动开关→气缸下压焊接→焊接完成气缸上升→手动取出电芯。
三、技术参数

四、设备特点
1.采用先进恒流恒压电路技术，超声振幅连续可调。
2.采用智能ICS机箱控制系统，带有二次超声功能；系统开机自检，振副智能分段，自动跟踪。
3.机头机械结构采用德式X导轨结构，精密度极高。
4.保护系统：
1)电压保护系统（供电电压的范围220V～250V）；在自动平恒电压期间不影响本机输出功率及工作频率。
2)超负荷保护系统。
3)过流保护。
4)供电频率不稳自动补偿。
5)焊接过载保护信号反馈。
五、主要零配件品牌

六、安装环境要求
1.电源：AC220V/50Hz，功率约1KW。
2.压缩空气：0.5～0.7Mpa。
3.设备规格：
1)设备重量：约50kg。
2)发生器尺寸：约L（0.55m）x W（0.3m）x H（0.55m）。
3)机头尺寸：约L（0.5m）x W（0.2m）x H（0.4m）。
4)外观颜色：浅灰色。
4.环境要求：
1)环境温度：25±5℃。
2)相对湿度：30%～75%RCH，应保证现场空气干燥畅通、无酸碱腐蚀。
3)地线：保护接地。四、设备特点
