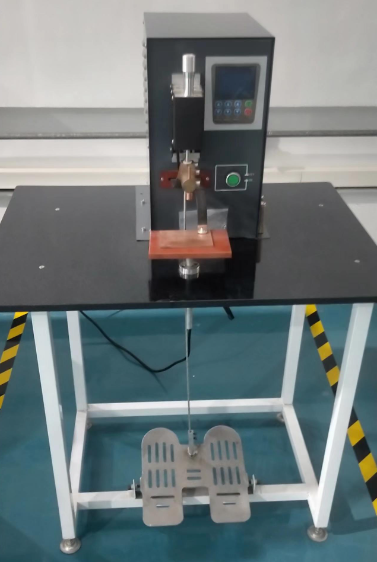

一、设备概述
用于电池金属材料,内置式负极点焊(镍氢、镍镉电芯)。
二、操作流程
按产品工艺设置好设备参数→人工定位好电芯→启动开关→气缸下压焊接→焊接完成气缸上升→手动取出电芯。
三、技术参数
序号 | 名称 | 参数 |
1 | 蓝本电池 | 21700圆柱电池 |
2 | 电极至焊机前面距离 | 78~110mm可调 |
3 | 最大空间(上下) | 98mm
|
4 | 最大行程 | 85mm |
5 | 电极尺寸 | Ø8x85 |
四、设备特点
1.采用精确的数字控制,能预存10个程序,并可随意更改、调用。
2.运用双脉冲可确保焊接牢固、焊点美观。
3.7段LED显示各焊接参数。
4.电极采用极坐标调节,使上下电极容易对准并在一定范围内调整焊接空间,使操作者可以轻易地焊接各种形状、尺寸的电池。
5.适应长行程焊接(最大可达到85mm,此时上焊臂转接头朝上),因而可实现电池内置式负极的焊接及其他形式的长行程焊接。
6.对电网电压自动监测、跟踪补偿。
7.功率大、操作简单、焊接可靠。
五、主要零配件品牌
序号 | 名称 | 品牌 |
1 | 气缸 | 亚德客或同等品牌 |
2 | 电磁阀 | 亚德客或同等品牌 |
3 | 铜焊针 | 定制 |
六、安装环境要求
1.电源:AC220V/50Hz,功率约1KW。
2.压缩空气:0.5~0.7Mpa。
3.设备规格:
1)设备重量:约54kg。
2)外形尺寸:约L(0.5m)x W(0.5m)x H(0.4m)。
3)外观颜色:浅灰色。
4.环境要求:
1)环境温度:25±5℃。
2)相对湿度:30%~75%RCH,应保证现场空气干燥畅通、无酸碱腐蚀。
3)地线:保护接地。
