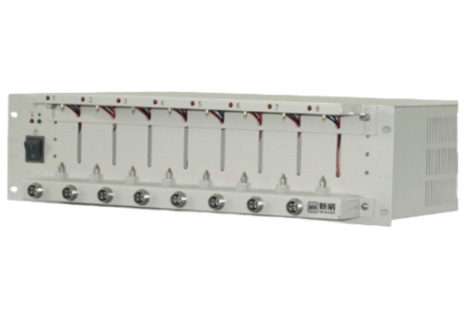

电池测试仪

一、设备概述
对已经经过化成过程的电池进行性能测试,以获取其容量、内阻和其他关键参数。对电池进行分类和分级。


二、技术参数

指标项目

指标参数

通道数

8

输入电源

AC 220V ±10% / 50Hz

输入有功功率

400W

分辨率

AD:24bit;DA:16bit

电压

恒压电压范围控制

电压

恒压电压范围控制

0.025V~5V


最低放电电压

上下夹具两端可放电至1V,2m线长可至1.5V


精度

± 0.05% of  FS


稳定度

± 0.05% of  FS

电流

每通道输出范围

量程一:0.5mA-0.1A; 量程二:0.1A-3A; 量程三:3A-6A


精度

± 0.1% of  FS


恒压截止电流

量程一:0.2mA;量程二:6mA;量程三:12mA


稳定度

± 0.05% of  FS

功率

单通道最大输出功率

30W


稳定度

± 0.1% of  FS

时间

电流上升时间

20ms


工步时间范围

≤(365*24)小时/工步

时间格式支持00:00:00:00(h、min、s、ms)

数据记录

数据记录条件

最小时间间隔100ms



最小电压间隔:10mV



最小电流间隔:量程一:0.2mA; 量程二:6mA; 量程三:12mA


记录频率

10Hz

充电

充电模式

恒流充电、恒压充电、恒流恒压充电、恒功率充电


截止条件

电压、电流、相对时间、容量、能量、-△V

放电

放电模式

恒流放电、恒压放电、恒流恒压放电、恒功率放电、恒阻放电


截止条件

电压、电流、相对时间、容量、能量

脉冲模式

充电

恒流模式、恒功率模式


放电

恒流模式、恒功率模式


最小脉冲宽度

500ms


脉冲个数

单个脉冲工步支持32个不同的脉冲


充放电连续切换

一个脉冲工步可以实现从充电到放电的连续切换


截止条件

电压、相对时间

DCIR测试

支持自定义取点进行DCIR的计算

循环

循环测试范围

1~65535次


单循环工步数

254


循环嵌套

具有嵌套循环功能,最大支持3层嵌套

保护

●掉电数据保护


●具有脱机测试功能


●可设定安全保护条件,设置参数包括:电压上限、电压下限、电流上限、电流下限、容量上限、延时时间、具有防反接保护功能

IP防护等级

防护等级IP20

通道特点

恒流源与恒压源采用双闭环结构

通道控制模式

独立控制

电压电流检测采样

四线制连接

噪声

<55dB

数据库

采用MySQL数据库集中管理测试数据

上位机通讯方式

基于TCP/IP协议

服务器操作系统

Windows 7/Windows 10

数据输出方式

EXCEL2003,2010、TXT

服务器磁盘配置

500GB

通信接口

网口

漏电流

<5μA

三、安装环境要求
1.电源:AC220V/50Hz,功率约400W。
2.设备规格:
1)设备重量:约15kg。
2)单台尺寸:约L(490mm)x W(400mm)x H(130mm)。
3)外观颜色:浅灰色。
3.环境要求:
1)环境温度:25±5℃。
2)相对湿度:30%~75%RCH,应保证现场空气干燥畅通、无酸碱腐蚀。
3)地线:保护接地。
