设备型号
型号:Universal(2440/1000/900),四工位,对面操作,集成有单柱净化单元,PLC控制及触摸屏操作,真空泵,支架,一个封闭的箱体,带有倾斜的操作面和可拆卸的安全玻璃前窗. 在标准状况下,即200C恒温,一个标准大气压,99.999%的惰性气源,水氧指标小于1 ppm
功能
密闭循环
手套箱内的惰性气体经循环风机和净化器密闭循环,不断地除水除氧
自动控制再生
除水除氧材料可以再生,再生过程由程序控制
自动清洗
手套箱内的气氛置换通过自动控制的清洗阀门完成
箱体压力控制
手套箱内压力通过PLC自动控制, 工作压力+/- 15mbar内可以自由设定,超出+/- 16mbar系统自动保护
真空泵自动控制
真空泵要求在系统需要时自动开启
基本配置
2个304不锈钢的箱体,耐酸,厚度3 mm
1个大过渡舱,直径360mm,长度600mm,右侧
2个小过渡舱,直径150mm,长度300mm, 左、右侧
4个带2个手套口的前窗
4副丁基橡胶手套
4套照明系统
1个箱内电源接口
7个KF40备用接口
1台高性能的循环风机90m3/h,加装变频
1台真空泵
1套水分析仪
1套氧分析仪
1套快换箱有机溶剂吸附器
支架脚轮
脚踏开关
四、关键部件来源
真空泵 EDWARDS (英国)
循环风机 DARGANG(台湾)
水分析仪 VTI(美国)
氧分析仪 VTI(美国)
压力传感器 HALSTRUP(德国)
净化材料 BASF、UOP(德国、美国)
丁基手套 NORTH(美国)
电磁阀门 BURKET (德国)
管道接头 LEGRIS (法国)
PLC 控制系统和触摸屏 SIEMENS(德国)
压力表 WIKA (德国)
集成阀座 MIKROUNA(定制)
水氧指标:小于1 ppm;
1)手套箱箱体
箱体:
材料:304 不锈钢,厚度 3mm
内表面:不锈钢拉丝处理
外表面: 喷漆,白色
箱体名义尺寸:长度:2440mm;深度:1000mm;高度:900mm

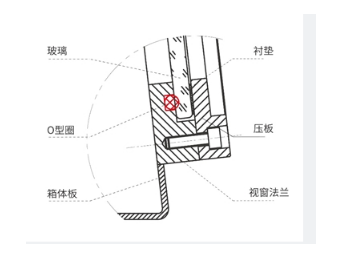

前窗:倾斜的视窗,透明钢化安全玻璃,厚度8 mm。玻璃视窗采用实
芯O型密封圈(真空密封方式)法兰视窗结构。
手套口:材料为铝合金材质,O型圈密封
手套: 丁基橡胶, 厚度0.4mm ,直径 8”,长度32”
过滤器 : 规格 0.3 微米,1个气体入口和1个气体出口
搁物架: 不锈钢材料,内置2层
箱体照明:LED灯,安装在每块玻璃窗前上方
接口: 备用接口7个, DN 40 KF;电源接口 1 个 (220V)
2) 大过渡舱
l 过渡舱
尺寸:直径 360mm, 长度 600mm
材料:304不锈钢
表面:内表面为拉丝处理,外表面喷漆(白色)
l 附件
滑动托盘:304不锈钢
舱门:双门,铝合金材料,阳极氧化处理,厚度 10mm,竖直操作,带提升机构
压力表:模拟显示
l 控制
电磁阀触摸屏自动操作
3) 小过渡舱(标准配置1台小舱,左工位增加一台小舱后,更方便左侧传递实验样品)
l 过渡舱
尺寸直径 150mm,长度300mm,进入箱体部分长度为100mm
材料:304 不锈钢
表面:内表面为拉丝处理,外表面喷漆(白色)
l 附件
舱门:扣式舱门,无互锁
l 控制
手动阀手动操作
4)气体净化循环系统
l 净化柱
功能:气体密闭,除水、除氧
容器材料:304不锈钢
净化材料:铜触媒:5kg;分子筛:5 kg
净化能力:除氧:60L;除水:2Kg,
水氧指标:小于1ppm
l 循环系统
工作气体:氮气、氩气、氦气
循环能力:集成风机流量90m³/h
l 再生
操作:PLC自动控制再生过程
再生气体:工作气体与氢气混合气体,(氢气5-10%)
l 真空泵
规格:12 m³ /h,旋片泵,带油雾过滤器 ,气振控制
l 阀门
主阀:DN 40 KF ,电气动角阀
控制阀:电磁集成阀
5)控制系统:
l 功能:包括自诊断、断电自启动特性,具有压力控制和自适应功能;自动控制、循环控制、密码保护;单元控制采用西门子PLC触摸屏。
l 压力控制: 控制箱体、过渡舱的压力工作压力+/- 15mbar内可以自由设定,超出+/- 16mbar系统自动保护;
l 脚踏板: 控制箱体压力,方便操作升压和降压
6)显示系统:采用西门子PLC 触摸屏smart 700,显示运行状态,箱体压力、系统记录等
7)真空系统控制情况
进口真空泵,可手动或通过PLC启动,流量12m³/h ,可对过渡舱抽真空,并保持箱体压力平衡,真空泵极限真空度≤2x10-3mbar
8) 氧分析仪
测量范围: 0~1000ppm
采用ZrO2传感器,避免了燃料电池寿命短,不能暴露在空气中的问题。
9)水分析仪
测量范围:0~500ppm
应用范围广,尤其对于锂电制造及金属有机等用户,可以通过清洗再生程序恢复初始状态,避免了一次污染即报废的问题。
10)快换有机溶剂吸附器
置于箱体底部,填充高效活性炭和活性氧化铝各5公斤,循环气体可首先通过吸附器,吸附挥发有机溶剂气氛。
