一、设备外观及功能特点

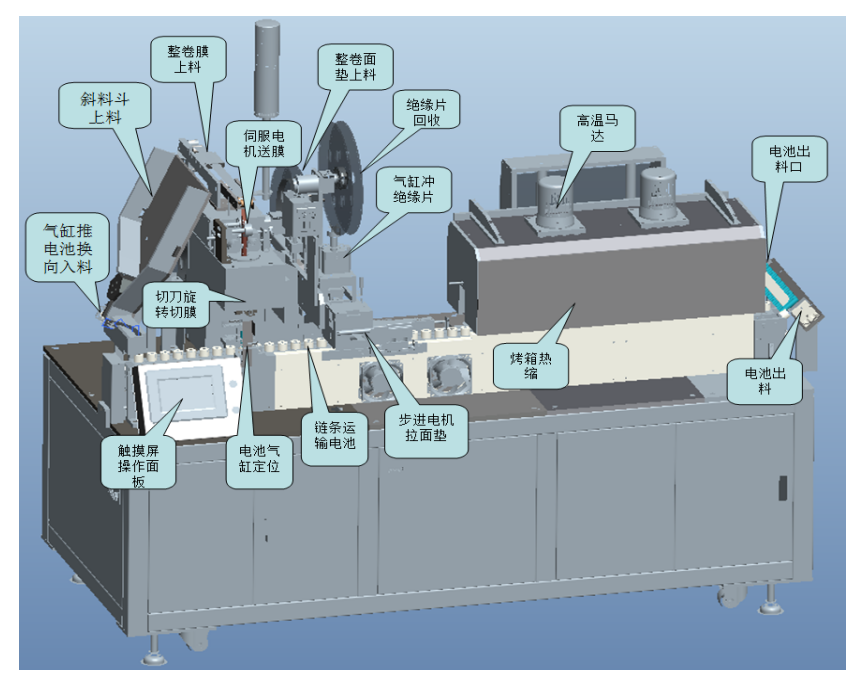

1、 设备外观

备注：图片仅供参考，以实物为准

２、设备功能：

（1）套膜

（2）冲面垫

（3）烤箱热缩

（4）整机效率：≥4000个/小时

３、设备特点：

（1）上料方式：手工装电池到上料斗

（2）收料方式：手工收料

（3）套膜工位：伺服电机传动套膜

（4）面垫工位：气缸带动冲刀磨具裁切

（5）控制系统：松下PLC+触摸屏

二、设备动作流程

人工装填裸电芯→电机+气缸入料→链条运载电池→电芯校正+伺服套标→冲叠面垫→再次校正→自旋入料+高温烤箱热缩→气缸第1次转料→皮带运转载料→气缸第2次转料（成品电芯入料槽）

三、设备技术参数

（1）工作电压：AC 220V±10%/50Hz,  功率：≤4 KW

（2）工作气源：0.5~0.7 Mpa（干燥气体）

（3）分选效率：≥ 65PPM

（4）适应电池规格：18650裸电芯

（5）设备重量：约 500㎏

（6）设备合格率：≥99%

（7）设备稼动率：≥98%

（8）外形尺寸：2000（长）×900（宽）×1600（高）mm

（9）框架材料：优质厚冷轧板，铝型材制作。

（10）PVC膜尺寸：宽度29.8mm  正公差（+0.2mm）

（11）面垫尺寸：宽度19.9mm  负公差(-0.1mm)

（12）面垫冲刀同心圆：外径17.5mm 平头内径10.5mm  尖头内径7mm

（13）切膜精度：+/-0.1mm，冲面垫精度：+/-0.1mm

（14）烤箱温度：0℃-300℃度可调，温度精度+/-3℃，风量均匀

（15）套膜长度可调

四、设备配置清单

（1） PLC：松下 FPXH-C60T

（2） 触摸屏：7寸MCGS

（3） 伺服电机：松下A6系列 400W

（4） 步进电机：兴丰元

（5） 导轨滑块：台湾上银

（6） 感应器：亚德客和松下等

（7） 轴承：日本NSK

（8） 气缸：亚德克等

（9） 链条：日本椿本

（10） 温控器：欧姆龙

（11） 固态继电器：欧姆龙

（12） 开关电源：台湾明纬

（13） 按钮报警灯：西门子

（14） 链条：日本椿本

（15） 温控器：欧姆龙

五、操作环境

1） 室内温度：-30℃~50℃。

2） 室内湿度：RH<55%以下。

3） 工厂场地：无污染无强电磁干扰。

六、随机附件

1）设备操作说明书

2）常用工具一套（内六角扳手、螺丝刀等）
