入壳机

一、设备功能

设备功能:通过人工上电芯与电池外壳,外壳与电芯分别在除尘机构先除尘,再搬运至入壳工位,通过机构将电芯与外壳实现自动入壳

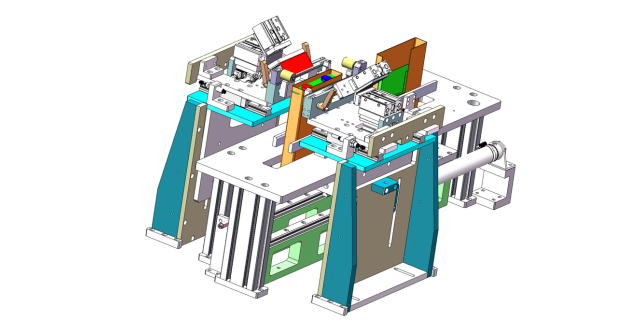

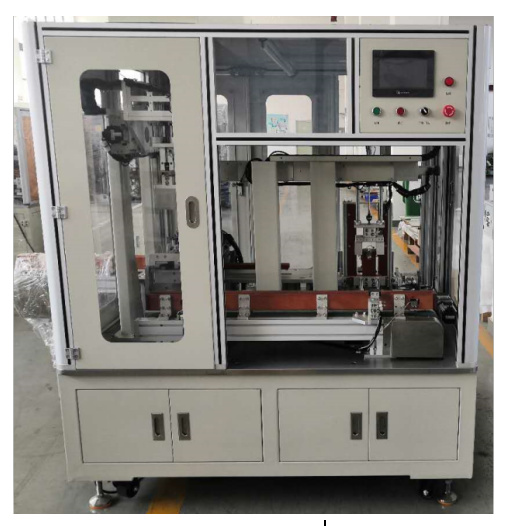

设备图片(仅供参考)

工作流程简述

人工放置铝壳体至弹夹——人工将电芯放置导入机构——除尘后壳体定位——自动推进铝壳体——自动下料。

二、技术参数

1.设备适应电芯规格铝壳尺寸长*宽*高(220mm*135mm*30mm)
2.除尘时间1.0-5.0s可调
3.铝壳缓存数量≥4PCS
4.入壳预留尺寸3-5mm
5.设备效率2PPM
6.稼动率95%
7.合格率99.5%


三、主要部件配置

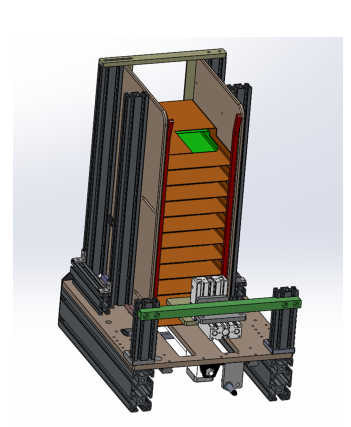

1. 壳体放置机构

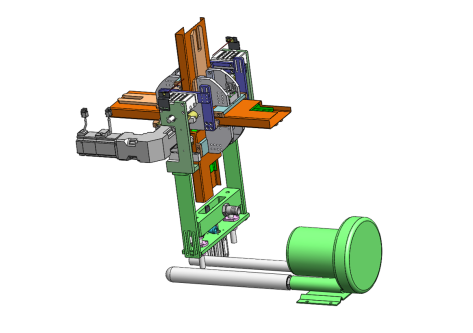

2. 铝壳定位除尘机构






3. 入壳机构






四、元器件品牌

1. 主要器件配置

序号

名称

品牌

1

伺服电机

信捷/汇川/三菱/松下/同等品牌

2

触摸屏

威纶通/信捷/同等品牌

3

PLC

三菱/信捷/松下/同等品牌

4

高压风机

雨田/同等品牌

5

气缸

SMC/亚德客/同等品牌

6

电磁阀

SMC/亚德客/同等品牌

7

丝杆导轨

HIWIN/KKT/同等品牌

8

感应开关

欧姆龙/基恩士/同等品牌
