1

外型尺寸

长1400mmX宽1200mmX高2200mm

具体以实物为准

2

上下储液罐

尺寸200mm*100m*110mm(长*宽*高）

容积 2L

3

治具

托盘可装4支电池（方形铝壳电池）

4

电动泵

150g陶瓷单头电动泵，无动态密封圈

单泵头出液10-150ml可调

5

单泵精度

注液泵精度在±0.75%。

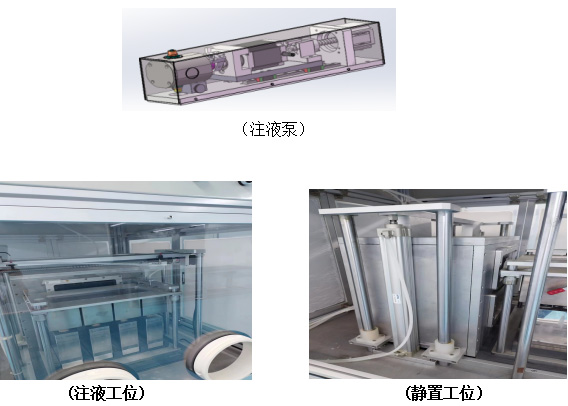

注液泵

6

单泵尺寸

480mm*150mm*160mm（参考外形尺寸）

以实物为准

8

额定功率

3.5KW

以实物为准

9

稼动率

≥97%（由设备造成的故障，不含易损件）

1

控制器（PLC）

信捷/汇川/松下

1套

------

2

人机界面

信捷/威伦/显控

1套

------

3

步进电机

雷赛/青蓝

2套

注液X轴一套，泵一套

4

步进驱动器

雷赛/青蓝

2台

------

5

单头泵

研科

1台

单头变量注液泵

6

气动球阀

NANVA /ZKV/ChuanNai

1套

电解液储液罐

部分零配件未一一列出来，以实际配置为准

1

箱体密封圈

三元乙丙橡胶

10*10

标配外赠送1条

2

X型密封圈

三元乙丙橡胶

49.52*2.62

标配外赠送4个

3

端盖密封圈

三元乙丙橡胶

内径52*线径2.5

标配外赠送2个

1

箱体密封圈

三元乙丙橡胶

10*10

3个月

2

X型密封圈

三元乙丙橡胶

49.52*2.62

4个月

3

端盖密封圈

三元乙丙橡胶

内径52*线径2.5

4个月

1.

内六角扳手

1套/台

1.5-10mm

2.

开口扳手

8mm-10mm

1把

3.

开口扳手

10mm-12mm

1把

4.

开口扳手

12mm-14mm

1把

5.

十字螺丝刀

6*150mm

1板

6.

活动扳手

150mm

1把

7.

钟表螺丝批套件

6件套

1套

8.

胶嘴钳

150mm

1把

1.

外形尺寸

设备约L（1.3m）× W（1.1m）×H（2.1m）（宽度包括电柜，不含操作空间）；

2.

电源要求

1) 单相AC220V±10%,50Hz，地线：保护接地；

2) 设备装机功率：1.5KW，主电源数量：1个。

3.

气源要求

1) 压缩空气气压：≥0.6MPa，气压波动±1% (除水、无油、过滤、稳压后的清洁空气) ；

2) 压缩空气消耗量：10m³/h，接口数量：1个/台；

3) 接口气管规格：Φ10mm。

4) 氮气纯度 99.9

4.

环境要求

1）露点：-42°~-50°。

5.

地面要求

1) 设备总重量：约850KG；

2) 水泥地面或水磨石地面，平整度±5mm/㎡，承载能力≥400㎏/㎡。
