终焊整形贴胶机

一、设备概述

该设备用于电芯极耳终焊、整形、贴胶一体机。三工道工序实现自动转序一体完成。


二、设备工艺流程图

 人工放入集流体电芯放入托盘治具中按启动治具移动到终焊1位置焊接治具移动到终焊2位置焊接治具移动到整形工位治具移动到贴胶工位贴胶完成治具回位打开集流体牙爪待下工位来取料/人工。



三、技术参数

   3.1设备规格尺寸:长*宽*高(1500mm*1500mm*2000mm);

   3.2终焊超声波,焊头和夹具更具实际需求定制

序号

名称

参数

1

基体(正/负极片)材质

铝箔,铜箔

2

基体(正/负极片)厚度

0.006-0.020mm

3

垫片(正/负极耳)材质

铝极耳,镍极耳,铜镀镍极耳

4

垫片(正/负极耳)厚度

0.1-0.3mm

5

叠片最大层数

10-120层

6

极耳焊接方式

横向/竖向,下单前需确定

7

焊点长度

20mm

8

焊点宽度

5mm

9

焊点深度

0.1-0.6mm

10

焊接时间

1S 内

11

焊点排数

3排

12

压力

0.1MPa~1MPa,可调

13

时间调节范围

0.2~0.8/s,0~60S可调

14

焊接面寿命

≥10 万次

15

焊头材质

进口高速钢

16

焊点高度

1mm

17

焊点/纹路分布状态

上焊头直纹或米字纹;下模网纹

18

焊接面距焊头的高度

>5mm

19

焊头的长度

≤25mm

20

焊头的可用焊接面

2 个

21

焊头单个焊点的尺寸

1mm*1mm

22

焊头安装方向

直向

23

振幅可调节范围

半周20~40um

24

各换能器之间的频率差

≤400Hz

25

各换能器之间的阻抗差

≤4Ω

26

各换能器之间的电容差

≤400PF

27

换能器与外壳的绝缘电阻

≥30MΩ

28

可承受功率

8000W+(峰值)

29

焊接拉力

≥300N

30

频率控制方式

内置频率可调

31

恒振幅功能

开关电源恒压恒流(恒振幅)

32

振幅无级可调

无级可调

33

超声频率

20KHz

34

外观

无虚焊、焊穿、漏接,焊接牢固,层层渗透

35

设备设计使用寿命

8~10 年

36

重量

约60Kg

37

发生器尺寸

约520×410×170mm(长×宽×高)

38

机头尺寸

约480×200×480mm(长×宽×高)

39

效率

8000W



 3.4 焊接后整形去毛刺压平。

序号

名称

参数

1

气缸

压力400KG

2

整形压块

淬火热处理 硬度62度

3

整形块臂

45#钢   厚度40mm


 3.5贴胶机,焊接位贴高温胶防毛刺尖角

序号

名称

参数

1

胶带宽度

20mm

2

胶带长度

20-45mm

3

手指气缸

亚德客

4

切刀

定制



四、设备主要组成部分:

序号

单元名称

数 量

备  注

1.

超声波焊接机

2台

8000W

2.

整形机构

2套

研科

3.

贴胶机构

2套

研科

4.

移动模组

2套

滑轨+平台


电控部分

1套

研科

6.

机架

1套

方通+铝型材


终焊超声波:把预焊后的电芯极耳正负机极耳分别焊接到集流体上。















                                 ( 焊接后效果)

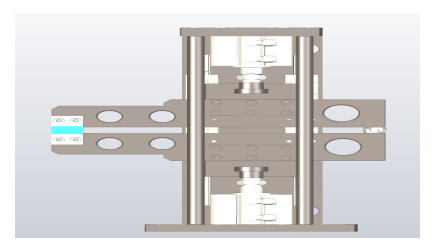

整形机构:由拍平气缸、整形块、整形臂、滑块组件组成。


















                                  (整形机构组件)

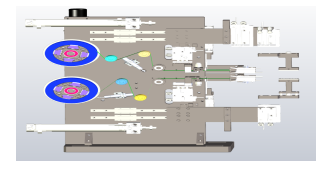

image.png贴胶机构:由2组机构4套胶带给电芯整形后的位置平压贴胶。该机构具备检查断胶带和是否吸附上胶带真空报警功能

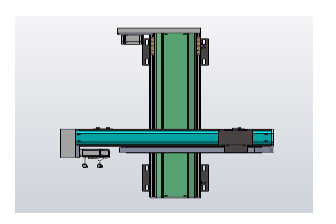

移动模组:2套伺服电机走位X轴、Y轴前后左右移动走位到相应的位置上进行终焊、整形、贴胶执行相关动作。
















                          (移动模组机构)

五、主要元器件品牌及备品清单

1. 主要元器件品牌

序号

名 称

品 牌

备 注

1.

PLC

松下/信捷

日本/国产

2.

触摸屏

威纶通/信捷

中国

3.

气动元件

AIRTAC

中国

4.

低压电气

正泰

中国

5.

交流接触器

正泰

中国

6.

超声波

研科

中国

7.

锯齿刀

定制

中国

8.

伺服电机

松下/国产

中国

9.

超声波

研科

中国

注:如有特殊情况,采用以上同级别品牌;

 2.备品备件清单

序号

名 称

数 量

品 牌

备 注

1.

磁性感应器

2条

亚德客


2.

锯齿刀

2件

国产

定制

3.

鸡皮胶

2份


15mmX40mm

4.

槽型光电感应器

2条

欧姆龙


 3.随机工具清单

序号

名 称

规格

数量

备 注

1.

内六角扳手

1.5-10

1套


2.

开口扳手

8mm-10mm

1把


3.

开口扳手

10mm-12mm

1把


4.

活动扳手

250mm

1把


5.

十字螺丝刀

6*150mm

1把


6.

工具箱

ZS-430双层

1个


7.

钟表螺丝批

6件套

1套




六、设备基础设施要求

序号

项 目

内容

1.

外形尺寸

设备约长1500*宽1500*2000mm(不含操作空间);

2.

电源要求

1) 单向相AC220V±10%,50Hz,地线:保护接地;

2) 设备装机功率:5.5KW。

3.

压缩空气

1) 压缩空气气压:≥0.6MPa,气压波动±1% (除水、无油、过滤、稳压后的清洁空气) ;

2) 压缩空气消耗量:10m³/h,接口数量:1个/台;

3) 接口气管规格:Φ10mm。

4.

环境要求

1) 环境温度:涂布部分25±5℃(根据买方工艺要求定);

2) 相对湿度:10%~30%RCH(根据买方工艺要求定);

3) 洁净度:10万级(根据买方工艺要求定)。

5.

地面要求

1) 设备总重量:约0.4吨;

2) 水泥地面或水磨石地面,平整度±5mm/㎡,承载能力≥350㎏/㎡。
