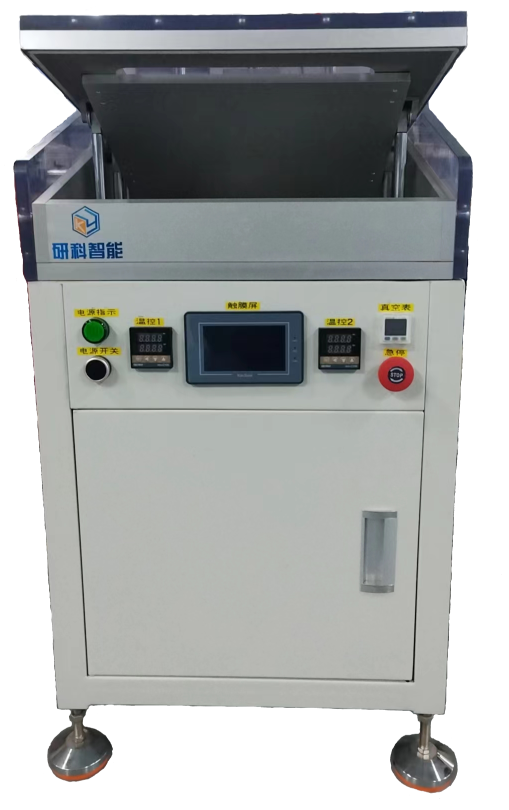

一、设备概述
适用于软包装锂电池化成后抽气封口。

二、操作流程
手动将电芯放入真空腔体内→按下启动开关→夹具压紧电芯→刺刀刺破气袋→抽气→真空状态下封口气袋→腔体打开→人工取出电芯。

三、设备技术参数

四、设备特点
1.采用转盘式结构传送料，单工位可同时封装，上下料，结构紧凑效率高。
2.本机的上封头可通过气缸脱离腔体，方便更换封头和保养，减少了维修更换封头的时间。
3.能适用于不同型号的电池，调整简单方便，只需调节螺杆控制下封头高度即可。
4.上封头用气缸驱动通过两个线性导套导向，上下活动灵活，导向准确保证产品封存印平行度的要求。
5.封刀的压力可通过调压阀调节，以实现不同工艺参数要求。
6.上下封头的温度可通温控器面板按钮调节设定且温度的当前值与设定值都可通过其LCD显示屏显示，直观明了便于操作。
7.电池压板采用大缸径气缸输出压力，压力可调。保证了电池的硬度和电池电解液的排放。
8.本机具有温度异常报警功能，只有温度合适的情况下机器才会动作以保证产品封装质量要求。
9.本机采用可编程控制器PLC现实自动控制，采用触摸屏实现人机对话，操作方便。
10.采用铝型材制作机架，外观漂亮；钣金采用镜面不锈钢，简洁美观。
11.运行时可采用电气控制自动运行，调试时可用手动功能。
12.下封头发热管损坏时可直接拉出，拆卸方便快捷。
13.所有封头均采用I型设计材质选用铍铜保证封印要求。
14.一分种两个循环。

五、主要零配件品牌

六、随机配件清单

七、安装环境要求
1.电源：AC380V/50Hz，功率约3KW。
2.压缩空气：0.5～0.7Mpa。
3.真空：-0.095Mpa。
4.设备地基承重≥300Kg/m2。
5.设备规格：
1)设备重量：约300Kg。
2)外形尺寸：约L（0.8m）x W（0.8m）x H（0.9m）。
3)外观颜色：浅灰色。
6.环境要求：
1)环境温度：25±5℃。
2)相对湿度：30%～75%RCH，应保证现场空气干燥畅通、无酸碱腐蚀。
3)地线：保护接地。
