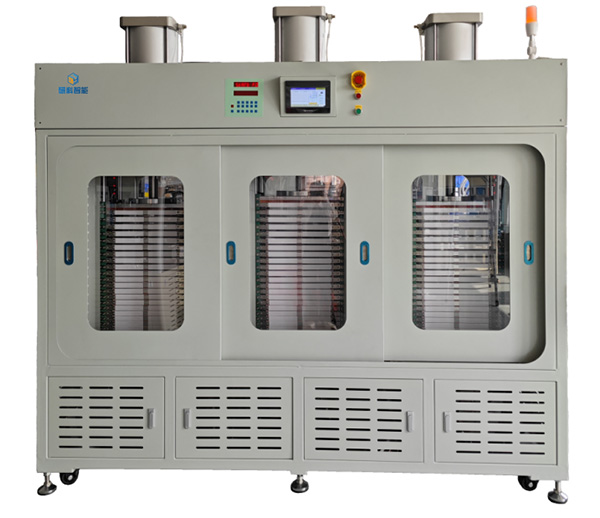

一、设备概述
用于单头出极耳软包锂离子电池化成工序。通过加热铝板夹紧电芯、用快速导热方式对电芯进行化成。放置电芯至压板之间夹紧，夹紧采用气缸方式。单台设备256 点位，三组夹具，每层放置4个电池。最大充放电电流6A。

二、操作流程
开机预热→打开机门→夹具打开→人工放入电池→机门关闭→气缸压紧电芯→启动化成流程→进行化成→化成结束→气缸复位松开电芯→打开机门→人工取出电池

三、技术参数
1.适用范围

2.技术参数

3.化成软件功能
1)语言：简体中文。
2)流程编辑：能按照电池型号设置不同流程，流程中的充放电条件包括：恒流充电（CCC）、恒流恒压充电（CCVC）、休眠（Rest）、恒流放电（CCD）。
3)充放电各步次之间能够实现复制、粘贴、删除等功能，可进行单步次以及多步次的任意移动、删除、循环等功能，每个流程可编辑1~32个化成步骤。
4)通过限时间、限电压、限电流的方式准确控制每个流程的结束条件。
5)软件支持各种续接，如手动暂停续接、软件关闭续接、断电中断续接、设备通信中断续接、异常停止续接。
6)本地测试详细数据存储，可随时查看各通道当前测试数据及历史数据，有数据与曲线对应两种方式对应呈现，并且支持以单个或批量形式导出EXCE报表，另外可根据需要设置测试结束自动导数据。
7)支持容量分选，可对电池进行等级分选。
8)支持测试结束合格判断，根据指定循环容量、电压、时间等信息进行判断。
9)支持各种工步保护及全局电压、电流、温度异常保护,并进行异常报警。
10)支持数据库服务器后台存储。
11)软件脱机保护。
12)软件提供免费升级。

四、设备主要部件结构

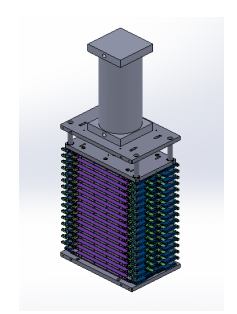

（夹具结构示意图）

（电池摆放示意图）

1.采用气缸增压,由PLC通过电器比例阀控制，可实现多时间段多段压力调节。
2.采用硅胶发热板发热，由PLC控制温度模块控制温度。
3.极耳压块采用绝缘材料注塑件。
4.极耳压块压缩弹簧采用模具弹簧或304不锈钢弹簧。
5.保护功能
1)软件过压、欠压、过流、欠流、过容量保护。
2)电压电流保护值范围可设定。
3)设用高位报警灯，提示工作状态。
4)设有紧急停止按钮，急停时夹具自动张开。
5)安装有烟雾报警器，当出现烟雾报警时机器停止运行并报警。
6)设备报警停机后，可以从中断位置继续未完成的流程，而不需要从头开始流程。
7)如果下位机与上位机通讯中断，通讯恢复正常后，可按原有流程继续进行工作。
8)超温保护，超出设定温度时系统自动切断具具加热和化成流程并报警。
9)当出现设备异常断电之后，可继续执行当前流程步。
10)当出现时间通讯中断或PC机故障时，设备将会自动进行入等待状态，待通讯迅速复位后继续当前流程。

五、主要零配件品牌

六、随机配件清单

七、安装环境要求
1.电源：AC380V/50Hz，功率约17KW。
2.压缩空气：0.5～0.7Mpa。
3.设备地基承重≥1000Kg/m2，
4.设备规格：
1)设备重量：约1500kg。
2)外形尺寸：约L（2.4m）x W（0.8m）x H（2.33m）。
3)外观颜色：浅灰色。
5.环境要求：
1)环境温度：25±5℃。
2)相对湿度：30%～75%RCH，应保证现场空气干燥畅通、无酸碱腐蚀。
3)地线：保护接地。
