手动模切机

一、设备概述
此设备主要用于电池极片单片手工冲切成形。

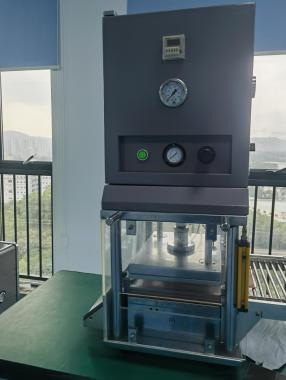

设备图片(仅供参考)
二、设备技术参数

1.最大冲压力≤3T
2.最大冲切面积150mm*200mm
3.适应极片厚度≤300um
4.模板精度模板下平面与底板的平行度:0.05mm
5.尺寸精度≤0.1mm
6.极片外观毛刺小于15um
7.边料尺寸≥8mm
8.工作方式手工取放料
9.合格率98%以上
10.产品规格范围(极片尺寸)下图


极片冲切后尺寸范围

序号

名称

尺寸 (mm)

1

极片宽度 W

30~150

2

极片高度 H

40~200

3

极耳高度Ht

3~40

4

极耳边离 D

3~50

5

极耳宽度Wt

5~60

注;设备实际可加工规格由客户所选配尺寸以及裁切模具规格决定。
三、设备性能要求
1.本机采用气液增压缸驱动,耗能小、出力大(使用低廉的气源转换成成本高、出力大的液压力),节约能源并且结构紧凑、效率高;
2.本机采用全气控的方式,操作简单,通过气动逻辑气路实现自动增压;
3.上下模板强度高、性能稳定;
4.外形尺寸小,节约空间。

四、设备主要元器件

序号

部件名称

生产制造厂家

1

增压缸

定制

2

间继电器,固态

欧姆龙

3

中间继电器

欧姆龙

4

安全光幕

/贝加富

5

直线导轨

上银

6

气缸

亚德客

7

轴承

IKONSK

8

电磁阀

亚德客

五、备品备件

序号

部件名称

数量

生产制造厂家

1

冲切刀模

1套

定制(正负极各1片)

2

PET垫片

6张

定制

六、安装环境要求
1.配置电源:AC220V,50Hz,电压波动范围:+10%~-10%;设备总功率约3KW;
2.压缩空气:0.25~0.76Mpa;气压波动±1%(除水、无油、过滤、稳压后的清洁空气);
3.设备规格:
1)设备重量:约0.2吨;
2)外形尺寸:L(0.6m)*W(0.8m)*H(1.4m);
3)外观颜色:浅灰色或客户指定;
4.环境要求:
1)环境温度:25±5℃;
2)相对湿度:30%~75%RCH,应保证现场空气干燥畅通、无酸碱腐蚀;
3)地线:保护接地。
