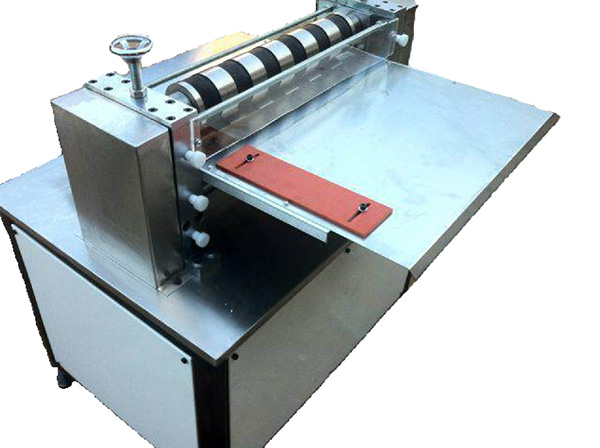

手动分条机

一、设备概述
用于电池涂布后正、负极片的滚切分条。


二、操作流程
设备启动→手动定位极片→手动送料→自动裁切→人工收料。
三、技术参数

序号

名称

参数

1

运行基材厚度

铝箔(Al):11~30um铜箔(Cu):8~30um;含基材50~180um

2

运行基材宽度

400mm

3

设备机械速度

120m/min

4

分切方式

采用上、下圆刀纵向滚切

5

刀片材质

合金

6

分切刀直径

出厂外径Φ85mm,最小可修磨到使用外径:Φ75mm

7

废边分切宽度

≤3mm

8

分切宽度调整

15~200mm

9

滚刀补偿方式

“O”形弹簧,1mm补偿量

10

分切宽度精度

±0.2mm

11

滚切刀毛刺

极片分切后毛刺:纵向毛刺<16μm(超出极片方向),横向毛刺<25μm(极片方向)

四、主要零配件品牌

序号

名称

品牌

1

空气开关

正泰或同等品牌

2

电机

合资

3

滑块

合资

4

中间继电器

欧姆龙或同等品牌

5

交流接触器

正泰或同等品牌

6

减速箱

合资

7

滚切刀

国产合金(根据客户要求订制)

五、安装环境要求
1.电源:AC380V/50Hz,功率约1KW。
2.设备规格:
1)设备重量:约300kg。
2)外形尺寸:约L(0.7m)x W(0.7m)x H(0.9m)。
3)外观颜色:浅灰色。
3.环境要求:
1)环境温度:25±5℃。
2)相对湿度:30%~75%RCH,应保证现场空气干燥畅通、无酸碱腐蚀。
3)地线:保护接地。
