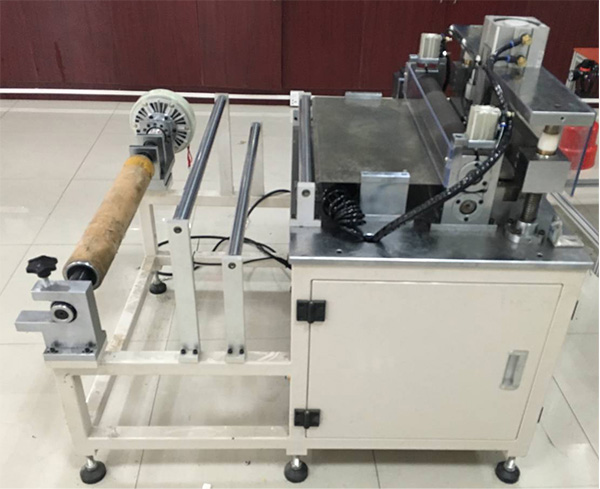

一、设备概述
适用于锂电池极片分段间隙及定长裁切。
二、操作流程
手动上料卷→自动放料→步送送料→磁粉张力控制→定长切断→人工收料
三、设备技术参数
序号 | 名称 | 参数 | 备注 |
1 | 裁切宽度 | ≤400mm | |
2 | 裁片厚度 | 0.11~0.30mm | |
3 | 料卷直径 | <Φ350mm | |
4 | 上下送料辊平行度 | ≤±0.10mm | |
5 | 送片速度 | ≥15m/min | |
6 | 送料精度 | ±0.2mm/100mm | |
7 | 毛刺深度 | ≤±0.15μm | |
8 | 设备产能 | 600~1000片/H | 视产品规格大小与模式的选择 |
9 | 送料方式 | 伺服送料 | |
10 | 放卷方式 | 气胀轴主动张力放卷,磁粉张力 | |
11 | 切刀寿命 | 80万次(修磨) |
四、设备特点
1.可预设送料长度,人机界面。
2.自动放料,具色标感应间隙断切功能。
3.步进电机送料,长度可通过屏幕设置。
4.切刀位置依据产品长度实现可调,切刀间隙可预压调整。
5.采用可编程控制器PLC实现自动控制,触摸屏实现人机对话,操作设置方便。
6.切料部分设置预压后切断装置,保证断切极片平行度。
7.具有产出统计功能。
8.有手动,自动运行功能,故障报警功能。
9.组合式机架:方通下机架、镀铬钢板。
10.整机运行安全、稳定,控制可靠,操作方便。
五、主要零配件品牌
序号 | 名称 | 品牌 |
1 | 电气控制器件 | 上海仪佳或同等品牌 |
2 | PLC | 信捷或同等品牌 |
3 | 触摸屏 | 信捷/显控或同等品牌 |
4 | 减速机 | 台创或同等品牌 |
5 | 导柱、导套 | 上银或同等品牌 |
6 | 气缸 | 亚德客或同等品牌 |
7 | 磁粉控制器 | 利迅或同等品牌 |
六、安装环境要求
1.电源:AC220V/50Hz,功率约2KW。
2.压缩空气:≥0.6MPa
3.设备规格:
1)设备重量:约400kg。
2)外形尺寸:约L(0.9m)x W(1.1m)x H(1.5m)。
3)外观颜色:浅灰色。
4.环境要求:
1)环境温度:25±5℃。
2)相对湿度:30%~75%RCH,应保证现场空气干燥畅通、无酸碱腐蚀。
3)地线:保护接地。
