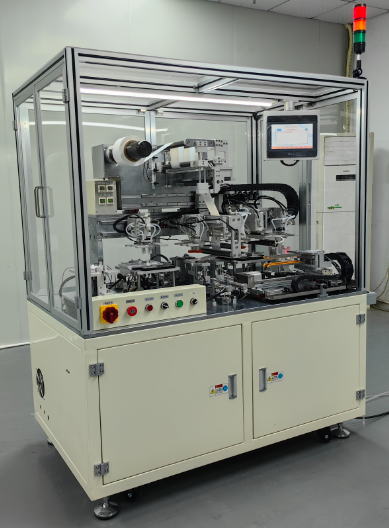

半自动叠片机

一、设备概述
本机是专为方形锂离子聚合物电池叠片设计开发,采用Z字形叠片方式。本机通过机械手往复抓取极片从料盒到定位工位,再到叠片工位。可以实现自动叠片、自动计数、自动压紧、电芯自动送出,可实现连续生产不间断。本机具有以下几种装置:机械手往复控制装置、隔膜纠偏控制装置、正负极片料盒供给装置、极片定位装置、电芯叠片装置、电芯体移载装置。


二、操作流程
手动将极片上料至料盒→机械手从正负极料盒取料→机械手将正负极片移动至定位平台→极片自动定位→机械手将定位好正负极片移至叠片平台→到达设置叠片数量取料机械手夹取电芯→人工贴胶
三、技术参数
1.材料规格

材料

来料

长度(mm)

宽度(mm)

厚度(um)

内径(mm)

最大外径(mm)

正极



片料



70-150

40-80

50~250

——

——

负极



片料



70-150

40-80

50~300

——

——

隔膜



卷料



——

40-80

9~30

φ76.2

Φ250

2.材料要求
1)极片涂布须均匀,厚度误差小于0.005mm,高宽尺寸误差小于0.3mm,波浪边小于1mm(以不影响极片定位为准)。
2)极片及极耳边沿处毛刺小于隔膜厚度的1/2。
3)隔膜须收卷均匀,宽度误差小于0.1mm,塔形误差小于0.5mm。
4)终止胶带须收卷均匀,不可有明显塔型、褶皱、翘曲等现象。

3.电芯规格:

电芯规格



电芯示意图



电芯长度

电芯宽度



序号

名称

参数

1

叠片效率(秒/个)



每片1.82.5秒,电芯下料时间10~15秒

2

极片与隔膜间对位精度

中心偏差±0.3mm

3

隔膜端面对位精度

±0.5mm

4

相邻极片对齐精度

±0.3mm

5

极片整体对齐精度

±0.5mm

6

叠片层数

在高度适应范围内可设定

7

外观

平整无折皱

8

下料

机械手夹出电芯,人手取出

9

稼动率(只由设备造成的故障)

98% 以上

Over 98%

10

合格率(来料不良除外)

98% 以上

Over 98%


四、主要零配件品牌

序号

名称

品牌

1

PLC

定制

2

触摸屏



定制



3

伺服电机

定制

4

步进电机

定制

5

空气调理组合

定制

6

气动元件

定制

7

直线导轨

定制

8

滚珠丝杠

定制

9

光电开关

定制

10

真空检测

定制
