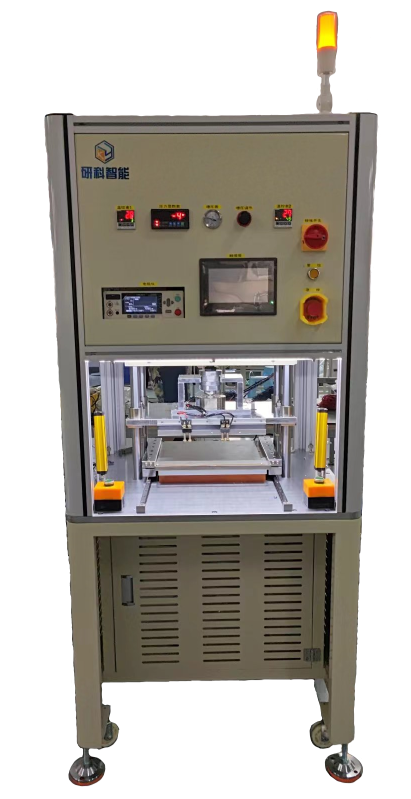

一、设备概述
用于方型电芯热压成型测短路。
二、操作流程
人工将电芯放入热压平台→推入压芯工位→启动按钮→增压气缸下压→热压整形、测试短路→分类筛选
三、技术参数
序号 | 名称 | 参数 |
1 | 适应电池范围 | 长70-150mm*宽40-80mm*厚4-15mm 蓝本电池:5070140 |
2 | 整形面积 | 长300mm x宽200mm |
3 | 最大工作压力 | 2T,压力可调 |
4 | 热压温度控制范围 | 30℃~120℃ |
5 | 热压温度控制精度 | ±3℃ |
6 | 温升时间 | 约20分钟(目标温度:80℃) |
7 | 整形时间 | 0~99.9秒可调节 |
四、设备主要部件结构
序号 | 单元名称 | 数 量 | 备 注 |
1 | 压芯平台 | 1套 | 45#钢 光栅保护 |
2 | 加热部分 | 2块 | 发热板 |
3 | 压芯组件 | 1套 | 增压缸 |
4 | 测试部分 | 1台 | 数显屏扬子仪 |
1.压芯平台,根据电芯尺寸设计压芯平台
2.加热部分:采用欧姆龙温控表控制固态继电器给玻纤发热板加热,玻纤板采用整面布局发热丝达到整体温度均匀加热。
4.测试部分:绝缘电阻测试仪(杨子仪YD9820D/ST5520)
1)设备出厂测试仪为YD9820D如有另外需求不含在规格书范围类。
2)测试仪通过测试探针压接电芯极耳测量正负极绝缘电阻值。
电压设置范围 | 10-1000V,直流 |
电压输出精度 | ±(1% 设置值 + 1V),空载 |
电压显示精度 | ±(1% 显示值 + 1V) |
电阻测量范围 | 1x104Ω -1x1010Ω |
电阻测量精度 | < 5000MΩ ,±(3% 显示值+3个字) |
≥5000MΩ ,±(8% 显示值+5个字) | |
分选范围 | 0-999.9 MΩ-999.9 GΩ,设为0时分选关闭 |
分选判别 | 合格/不合格 |
量程控制 | 自动/手动 |
采样速度 | 约10 次/秒 |
报警讯响 | 合格/不合格/关闭 |
清零方式 | 开路清零 |
参数组 | 5个 |
外部接口 | 分选输出(合格/不合格)、远控输入(启动/复位),RS232C |
供电电源 | AC 220V(1士10%)/50Hz(1士5%) |
整机功耗 | ≤40VA |
整机重量 | 约5Kg |
预热时间 | 约20 分钟 |
五、主要零配件品牌
序号 | 名称 | 品牌 |
1 | PLC | 松下/信捷或同等品牌 |
2 | 触摸屏 | 威纶通/信捷或同等品牌 |
3 | 增压缸 | 森拓或同等品牌 |
4 | 温控仪 | 欧姆龙或同等品牌 |
5 | 气动元件 | AIRTAC或同等品牌 |
6 | 压力传感器 | 南力或同等品牌 |
7 | 绝缘电阻测试仪 | 扬子或同等品牌 |
六、随机配件清单
序号 | 名称 | 规格 | 数量 |
1 | 热电偶 | 定制 | 1 |
2 | 测试探针 | 定制 | 3 |
七、安装环境要求
1.电源:AC2200V/50Hz,功率约4.5KW。
2.压缩空气:≥0.6MPa
3.设备地基承重≥500Kg/m2。
4.设备规格:
1)设备重量:约400kg。
2)外形尺寸:约L(0.9m)x W(0.8m)x H(1.9m)。
3)外观颜色:浅灰色。
5.环境要求:
1)环境温度:25±5℃。
2)相对湿度:30%~75%RCH,应保证现场空气干燥畅通、无酸碱腐蚀。
3)地线:保护接地。
