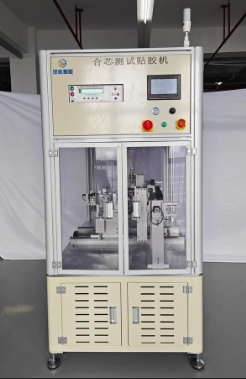

该设备用于电芯集流体焊接后的电芯合芯贴胶,合芯采用了电芯两个本体同时翻转合并处于竖直倒立状态,测试气缸上升测试正负极,判断合格后由合并后的两个电芯整体翻转90度,使电芯处于水平状态,两侧贴胶机构给电芯侧面贴胶捆扎。
设备上电初始化→待电芯进入翻转治具→蜂鸣提示放入衬套→按启动按钮→翻转结构合并→测试→再次翻转→移动到贴胶位→侧方两侧同时贴胶→下工序转接/人工转接。
3.1 | 设备规格尺寸 | 长*宽*高(1500mm*1000mm*2200mm) |
3.2 | 移动模组 | 丝杆+双滑轨 行程800mm |
3.3 | 翻转结构 | 气缸+齿条 缸径63mm |
3.4 | 胶带宽度 | 20mm 出方案前(定制好尺寸) |
3.5 | 贴胶长度 | 15-25mm ±0.5mm |
3.6 | 贴胶机构 | 伺服控制贴胶长度,单组2轴 |

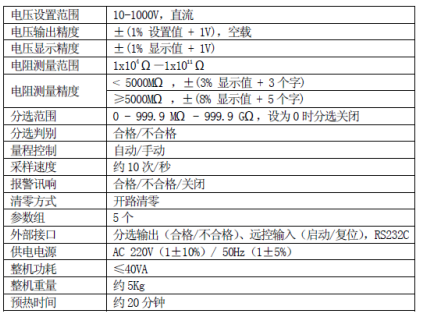

3.7 | 绝缘测试仪 | 常州扬子仪数显YD9820A |
序号 | 单元名称 | 数 量 | 备 注 |
1. | 移动模组 | 1套 | 研科 |
2. | 翻转机构 | 1套 | 研科 |
3. | 贴胶机构 | 2套 | 研科 |
4. | 测试部分 | 1台 | 数显屏杨子仪 |
4.1 电芯平台移动模组机构:电芯放入平台后人工放入内衬板平台开始翻转角度,完成后移动到贴胶位。
(结构示意图)
序号 | 名称 | 参数 |
1 | 直线模组 | 行程810mm |
2 | 导轨 | 上银/上隆 |
3 | 伺服电机 | 松下/国产 |
4.2翻转机构:机构把电芯合并及翻转。

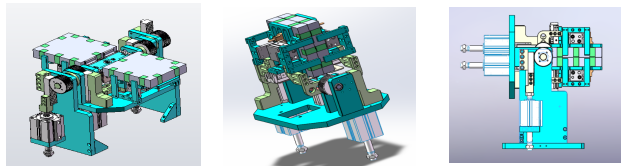

(状态1) (状态2) (状态3)
序号 | 名称 | 参数 |
1 | 立式翻转 | 90度翻转 |
2 | 并组翻转 | 水平90段翻转 |
4.3 贴胶机构:移动平台移动到贴胶位后 由两侧贴胶机构贴侧胶,两侧各贴3道胶。

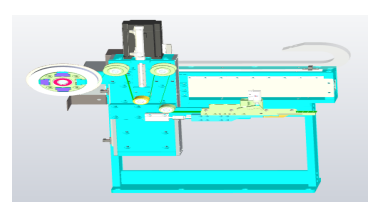

(贴胶结构示意图)
序号 | 名称 | 参数 |
1 | 升降伺服电机 | 400W 2套 |
2 | 拉胶伺服电机 | 200W 2套 |
3 | 贴胶缓存长度 | 10-150mm |

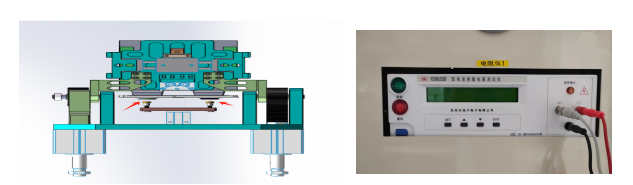

4.4 测试机构:电芯合并后测试气缸推动测试针接触盖板正负极,联动测试仪YD8290A/ST5520测试绝缘值是否满足工艺要求。
序号 | 名 称 | 品 牌 | 备 注 |
1. | PLC | 松下/信捷 | 日本/国产 |
2. | 触摸屏 | 威纶通/信捷 | 中国 |
3. | 气动元件 | AIRTAC | 中国 |
4. | 低压电气 | 正泰 | 中国 |
5. | 交流接触器 | 正泰 | 中国 |
6. | 伺服电机 | 松下/国产 | 中国 |
7. | 绝缘测试仪 | 扬子 | 中国 |
注:如有特殊情况,采用以上同级别品牌;
序号 | 名 称 | 数 量 | 品 牌 | 备 注 |
1. | 磁性感应器 | 2条 | 亚德客 | |
2. | 槽型光电感应器 | 2条 | 欧姆龙 | |
3. | 刀片 | 2个 | 定制 | |
4. | 测试针 | 2个 | 定制 |
序号 | 名 称 | 规格 | 数量 | 备 注 |
1. | 内六角扳手 | 1.5-10 | 1套 | |
2. | 开口扳手 | 8mm-10mm | 1把 | |
3. | 开口扳手 | 10mm-12mm | 1把 | |
4. | 活动扳手 | 250mm | 1把 | |
5. | 十字螺丝刀 | 6*150mm | 1把 | |
6. | 工具箱 | ZS-430双层 | 1个 | |
7. | 钟表螺丝批 | 6件套 | 1套 |
序号 | 项 目 | 内容 |
1. | 外形尺寸 | 设备约长1500mm*宽1000mm*高2000mm; |
2. | 电源要求 | 1) 单向相AC220V±10%,50Hz,地线:保护接地; 2) 设备装机功率:2KW。 |
3. | 压缩空气 | 1) 压缩空气气压:≥0.6MPa,气压波动±1% (除水、无油、过滤、稳压后的清洁空气) ; 2) 压缩空气消耗量:10m³/h,接口数量:1个/台; 3) 接口气管规格:Φ10mm。 |
4. | 环境要求 | 1) 环境温度:涂布部分25±5℃(根据买方工艺要求定); 2) 相对湿度:10%~30%RCH(根据买方工艺要求定); 3) 洁净度:10万级(根据买方工艺要求定)。 |
5. | 地面要求 | 1) 设备总重量:约0.5T; 2) 水泥地面或水磨石地面,平整度±5mm/㎡,承载能力≥350㎏/㎡。 |
